球形濃縮器_不銹鋼球形濃縮器_濃縮器設備
所屬系列:多效,三效濃縮器
產品簡介:球形濃縮器設備具有操作方便、使用可靠。對生產環境無污染、噪音小等特點，因而廣泛適用于制藥、食品、化工等行業對液體物料的濃縮、蒸餾工藝。
一、球形濃縮器概述
本設備具有操作方便、使用可靠。對生產環境無污染、噪音小等特點，因而廣泛適用于制藥、食品、化工等行業對液體物料的濃縮、蒸餾工藝。

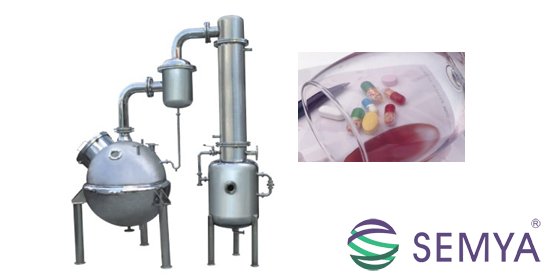

球形濃縮器主要由濃縮罐主體、冷凝器、汽液分離器、受液桶四個部分組成。
可用于制藥、食品、化工等行業對料液的濃縮、蒸餾及有機溶媒的回收工藝。由于采用減壓濃縮，故濃縮時間短，且不會破壞熱敏性物料的有效成分。本設備與物料接觸部分均采用不銹鋼制造，具有良好的耐腐蝕性能，經久耐用，并符合GMP標準。
二、結構特點及操作方法
球形濃縮器設備主要有濃縮罐、第一冷凝器、汽液分離器、第二冷凝器、冷卻器、受料桶六個部件組成。規格系列為500L、1000L，濃縮罐為夾套結構冷凝器為列管式，分離器為折流分離式、冷卻器為蛇管式。減壓蒸餾，為降低液面壓力，使液料沸點相應降低，因?yàn)橐毫险麴s在沸點時進行的最快，因此真空度的高低，根據液料的熱敏性，由用戶自行決定進行調節。
使用球形濃縮器時打開真空口和進料口閥門，將液料抽入罐內，罐內液面達到一定高度后，關閉進料閥，并緩緩開放蒸汽進口閥門，將罐內液體的沸騰數分鐘后，注意保持該時的蒸汽壓力和真空程序（亦可通過溫度控制，使沸騰正常進行）。蒸餾液體通過分離器，其中部分回流至主體罐內。不凝部分通過冷凝器冷凝成液進入受料桶，進行加收或排放，濃縮結束后，關閉真空口，蒸汽口閥門，打開放空口（即直嘴式旋塞閥）常壓后出料。
三、球形濃縮器技術參數
|
產品型號 |
QN500 |
QN1000 |
|
設備容積（I） |
500 |
1000 |
|
夾套內工作壓力（MPa） |
0.15 |
0.15 |
|
允許真空度（KPa） |
60 |
60 |
|
蒸發能力（Kg/h） |
120 |
195 |
|
冷凝面積（m2） |
3.0 |
4.0 |
|
容器類別 |
低級 |
H1-1 |
|
設備重量（Kg） |
450 |
950 |
|
外形尺寸（長×寬×高）mm |
2100×1200×2500 |
2035×1520×2765 |
本公司出產球形濃縮器注意以下事項：
（1）本設備不用地腳螺栓。
（2）本設備出廠時配附件：真空泵、溫度計、安全閥、壓力表、截止閥各一只，直角閥三只。
